Jede OID hat eine Kategorie (Benutzerdefiniert, Drucker oder Toner), einen Namen und gehört zu einem Modell, welches einem Hersteller zugeordnet wurde (siehe Abbildung SNMP-Abfrage).



sp_center_118

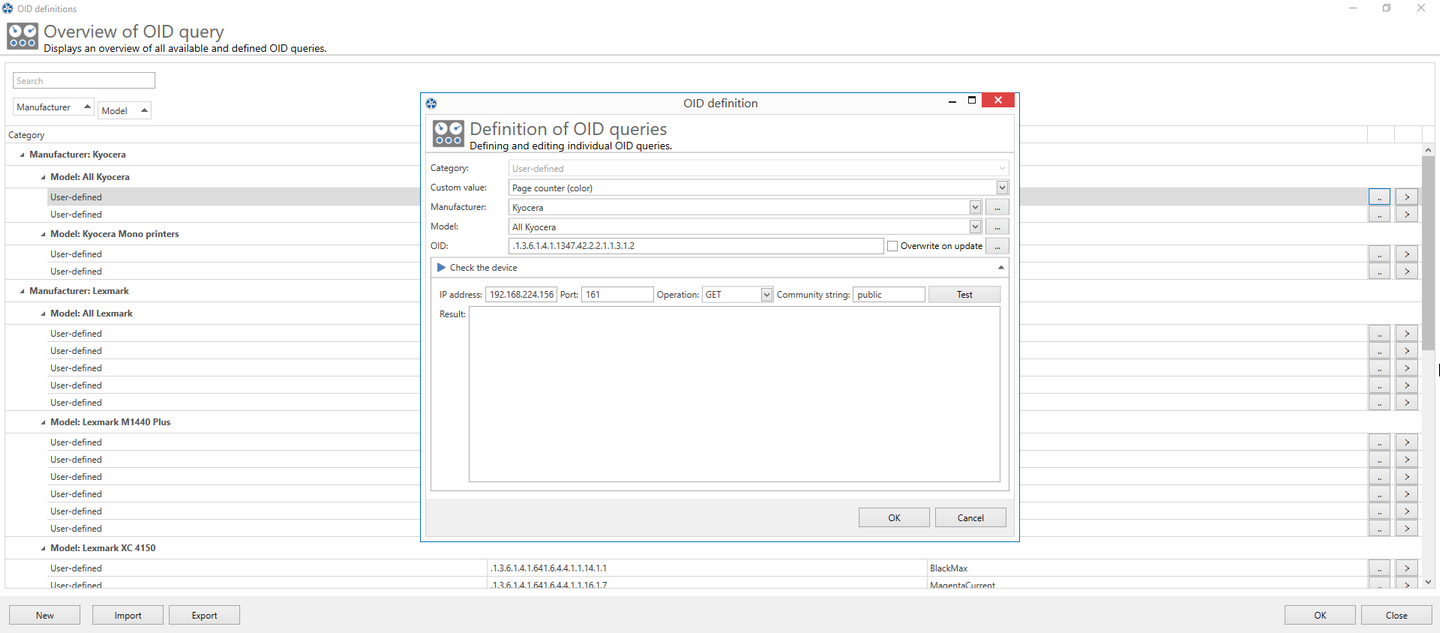

Abbildung 161: steadyPRINT Center - SNMP-Abfrage



Kategorie

Wählen Sie eine der Kategorie (Benutzerdefiniert, Drucker oder Toner) für Ihre SNMP-Abfrage aus. Je nachdem welche Kategorie Sie gewählt haben, stehen Ihnen unterschiedliche Funktionen zum Aufbau der SNMP-Abfrage zur Verfügung.



Hersteller

Wählen Sie einen Hersteller aus oder erstellen Sie einen neuen Eintrag für einen Hersteller durch klicken auf .... Um einen Hersteller zu erstellen, geben Sie dessen Namen ein und drücken auf den OK.



Modell

Sie können ein Modell auswählen oder erstellen. Zum Erstellen eines Modells klicken Sie auf .... Geben Sie den Namen des Modells ein und wählen anschließend den dazugehörigen Hersteller aus der Liste. Bestätigen Sie die Eingabe mit OK.



OID

Geben Sie eine OID ein oder öffnen Sie den MIB-Browser, um die OID aus einer MIB-Datei auszuwählen.



Gerät überprüfen

Um Ihren Ausdruck zu überprüfen, klappen Sie Gerät überprüfen aus (Abbildung steadyPRINT Center - OID von Gerät abfragen zeigt ein Beispiel). Geben Sie anschließend die erforderlichen Informationen zum Abfragen des Gerätes an:



IP: Geben Sie die IP-Adresse des Geräts ein, welches Sie abfragen möchten.

Port: Der SNMP-Port zum Abfragen des Geräts. Standardmäßig verwendet SNMP den Port 161.

Operation: Der Befehl der SNMP-Abfrage. Es stehen drei mögliche Befehle zur Auswahl:

GET: Abfrage von einzelnen Werten.

GET_NEXT: Abfrage vom darauffolgenden Wert.

GET_BULK: Abfrage von allen Folgewerten (rekursiv) abhängig von der angegeben OID.

Community String: Der Community-String stellt eine Benutzerkennung oder ein Kennwort dar. Üblicherweise verwenden die meisten SNMPv2-Geräte werksseitig für das Lesen den Community-String public.



sp_center_119

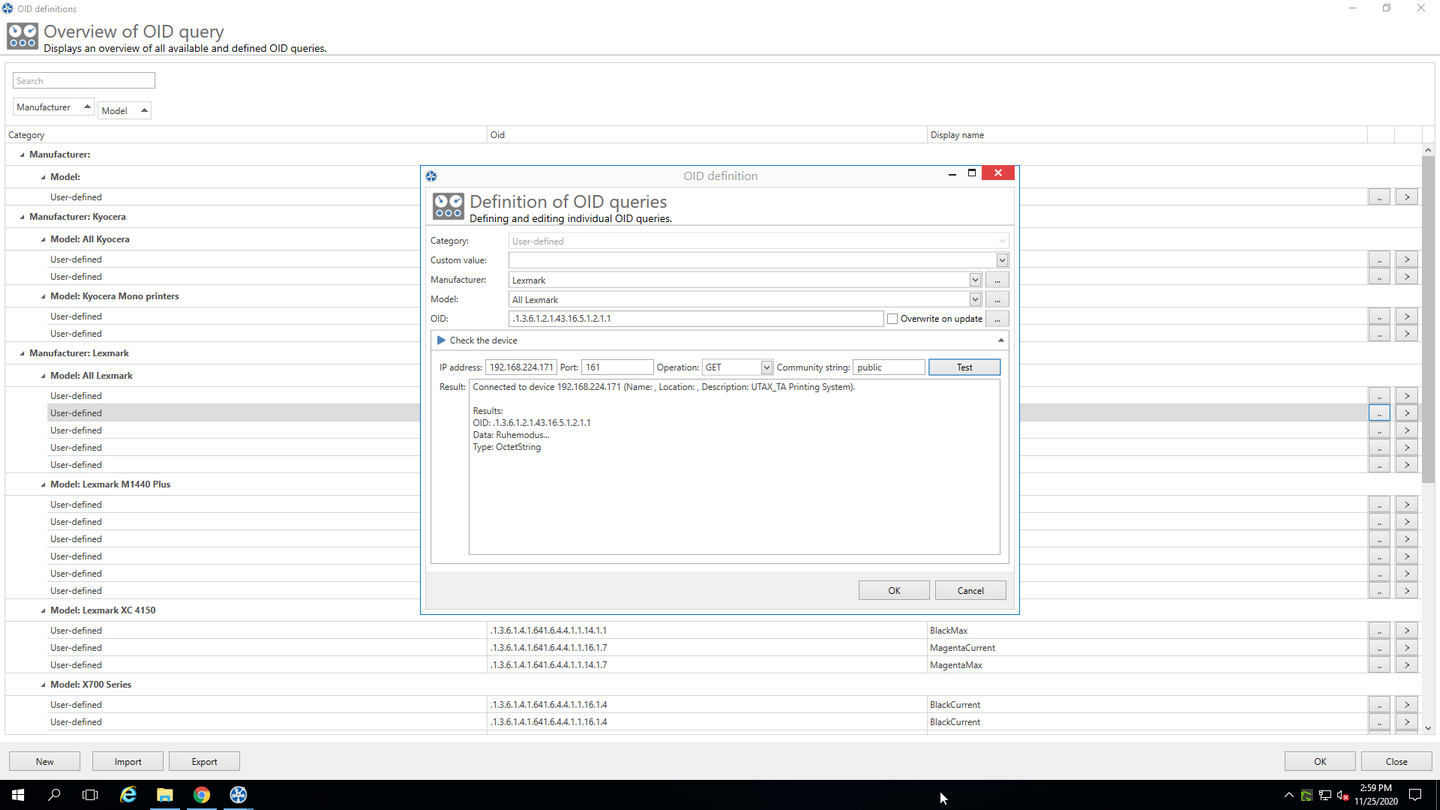

Abbildung 162: steadyPRINT Center - OID von Gerät abfragen





Hinweis

Verwendet SNMP-Version



steadyPRINT verwendet im Standard SNMPv2 für die Abfragen der Netzwerkkomponenten.



Ergebnis

Klicken Sie auf Test, um Ihre angegebene OID zu überprüfen. Zunächst prüft , ob die Netzwerkkomponente unter Verwendung der angegebenen Verbindungsinformationen erreichbar ist. Danach findet eine Prüfung der angegeben OID statt.
